EMC电机测功机

      移动式EMC动力总成测功机是一款针对电机及控制器EMC测试的移动测 试负载平台，  配备测供电机，  搭载四象限变频器，  能模拟被测动力总成的各种受力状态，如制动 、驱动 、转动方向  ( 左/右 )  、速度调整 、扭矩控制，  以 及上述内容的混合状态。

      合架线束一共分为三支，  即强电线束 、弱电线束 、信号线束，  强电线束主要是为电机，  变频器等供电;弱电线束则为台架的控制系统及各传感器供电;信号线束负责台架与控制系统之间的信号传输，采用的是光纤线缆。

测功机底座(台架)

      测功机底座主体为焊接式结构，  底部配有绝缘万向轮，  可以方便的在微波暗室内自由一定；  台面上安装有移 动滑槽，  搭配不同的试件安装座，  可以快速的进行安装调节；  安装台面下是一个由特殊材料制成的屏蔽箱，   内部 用来放置变频器，  滤波器等电子器件；  尾部还设计了独立的电源转接箱。

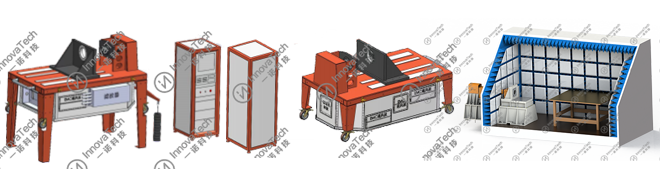

台架二维结构示意图

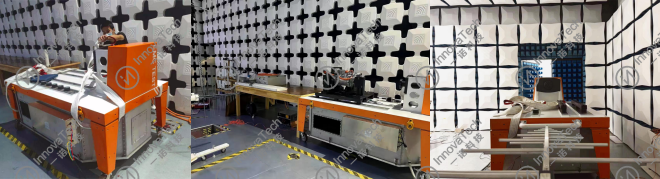

现场示意图

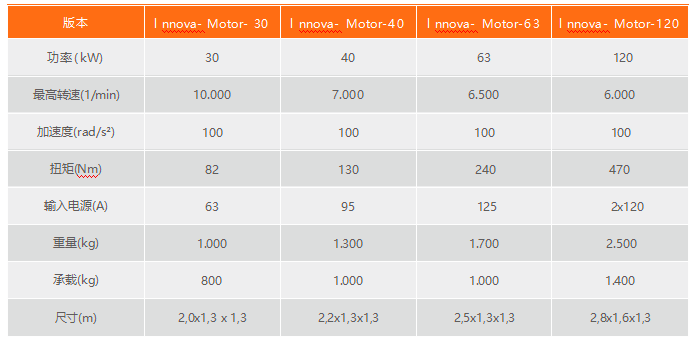

EMC电机测功机产品型号

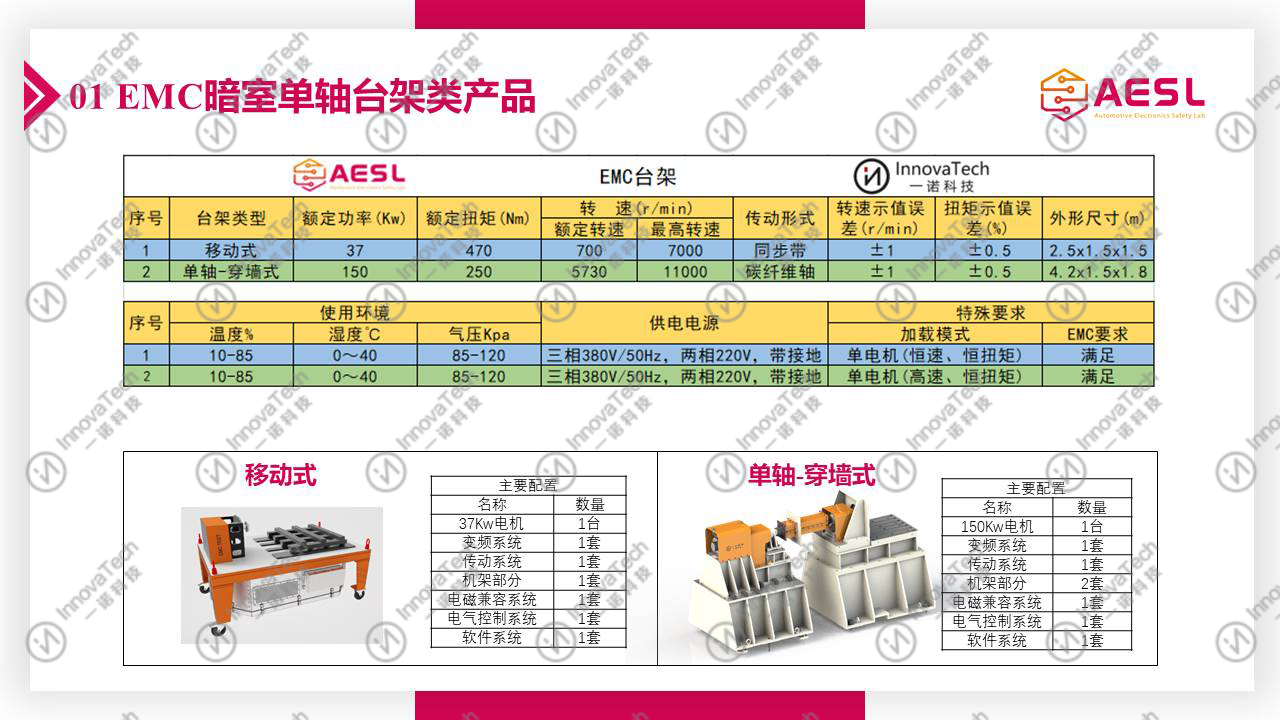

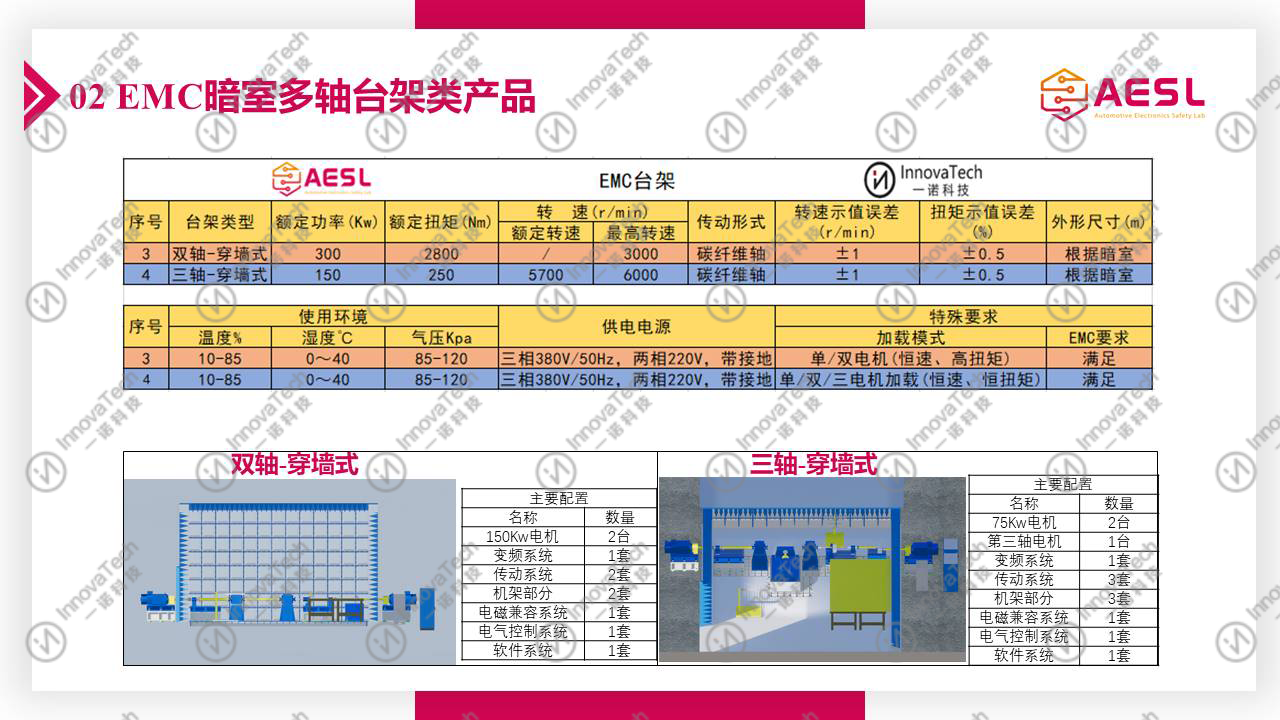

EMC暗室台架品类

全新的软件操作界面
