EMC移动式转毂

移动式转毂系统主要由三套可移动式两驱转毂 、板桥连接装置 、轴距调 节装置 、绑带固定及安全防护装置 、爆胎检测装置 、迎风装置 、尾气装置等 组成 。车辆行驶上转鼓， 对中固定后， 测功机模拟实际道路条件如速度 、扭 矩等 。转毂采用可移动形式， 便于在暗室内布置和使用 。通过与迎风装置和 尾气装置结合， 可在暗室内开展车辆的运行状态试验。

移动式转毂主要功能

     “转毂”主要功能提供车辆型被试产品在高功率微波试验暗室内的运行条件，  可开展整车电子装备的电磁环境效应试验 考核 。根据GB/T18387 - 2017电动车辆的电磁场发射强度的限值和测量方法和GB34660 - 2017道路车辆电磁兼容性要求和 试验方法等标准要求进行设计，  可根据车辆的驱动轴数量适配两驱 、  四驱或六驱 。采用国际先进技术，  转毂安装于高功率 微波试验暗室内。

      转毂采用可移动形式，  便于在暗室内布置和使用 。通过与迎风装置和尾气装置结合，  可在暗室内开展车辆的运行状态 试验。

安全性要求

●  安全性设计包括人员安全和设备安全两个方面

●  表明安全性设计执行的相关标准

●  明确具体的安全措施，包括确保产品安全、安装安全和使用安全等方面

●  使用时防触电和防机械冲击

●  使用和维修中避免人为差错所导致的人员伤亡或产品故障的风险，避免在设计中采用具有有毒和有害气体的材料和元器件

●  充分考虑操作人员的安全性，转毂机壳放置于暗室钢板上，良好连接大地，内部电路共地并与机壳良好连接，确保不发生触 电危害

●  暗室转台和地面设置有多个固定点用于固定转毂和车辆，测试时车辆前后不得站人或者放置贵重设备，放置发生意外

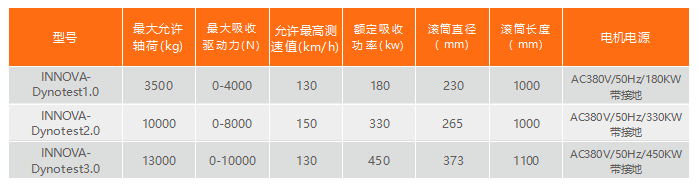

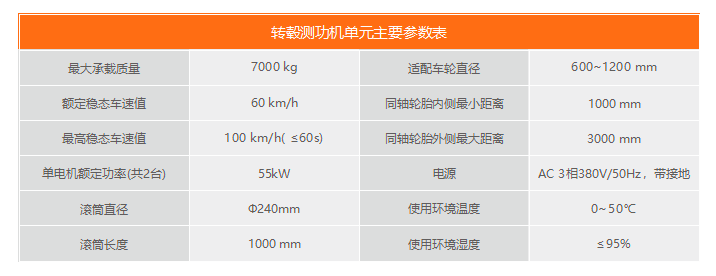

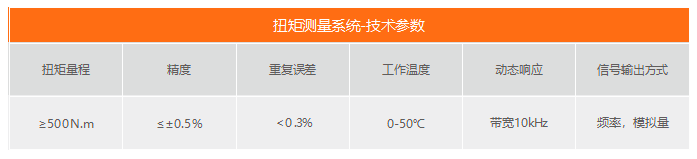

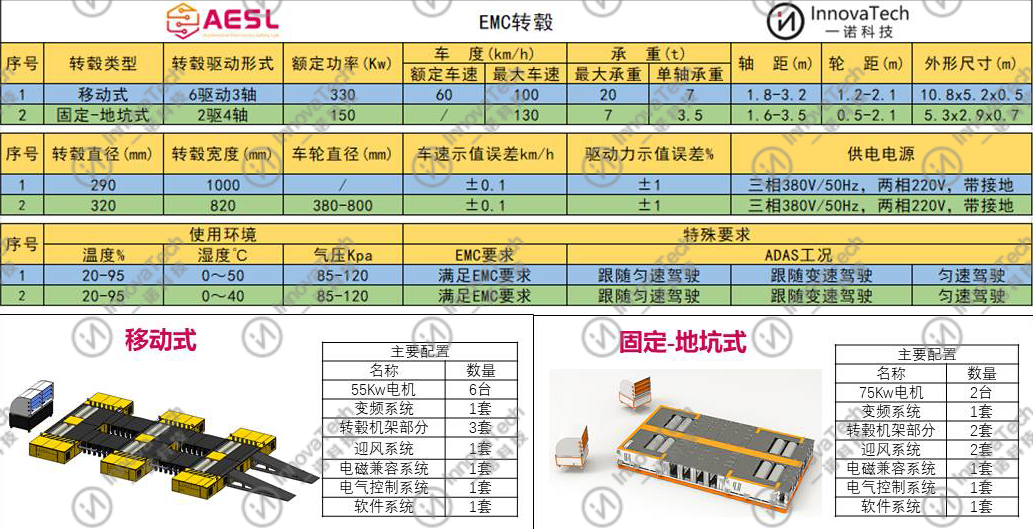

移动式转毂技术参数 (参考)

测试方法满足测量标准要求

●  电力供给：380V±10 %，三相五线制；频率50Hz±2%；功率350kW

●  大气压力：85~120kPa

●  工作环境温度：0℃~50℃

●  工作环境湿度：  ≤95%(+25℃)   RH

设备整体结构

移动式转毂系统主要由多套可移动式两驱转鼓 、板桥连接装置 、轴距调节装置 、绑带固定及安全防护装置 、 爆胎检测装置 、迎风装置 、尾气装置等组成 。车辆行驶上转鼓，  对中固定后，  测功机模拟实际道路条件如速度 、 扭矩等.

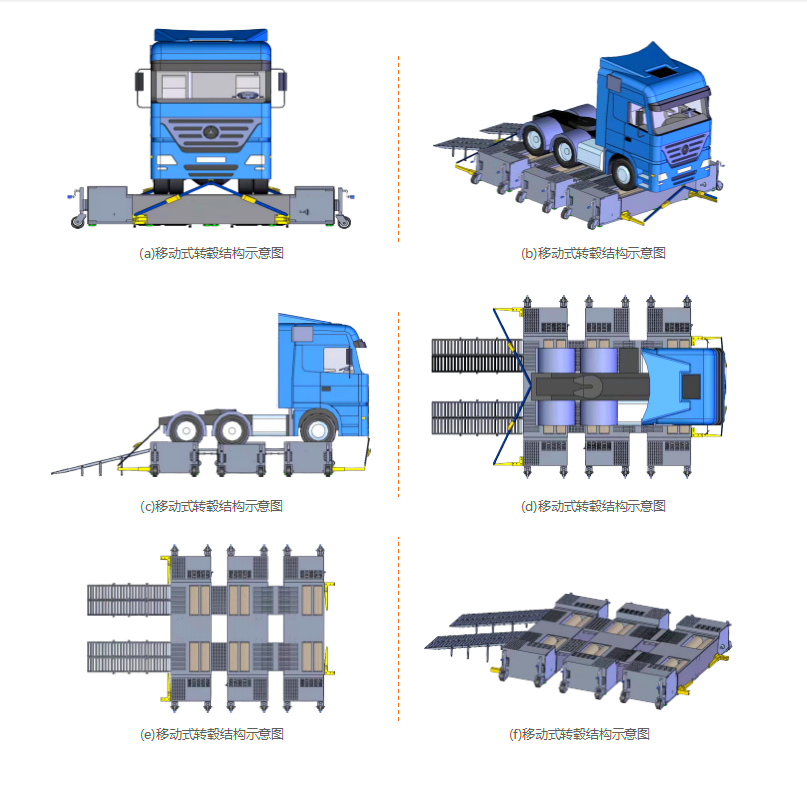

设备整体结构图（上图）

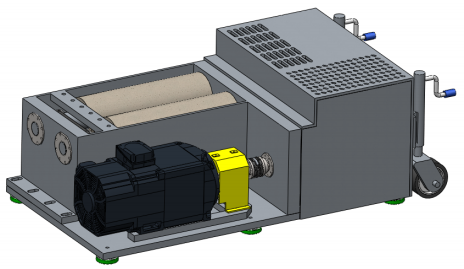

转毂单元示意图

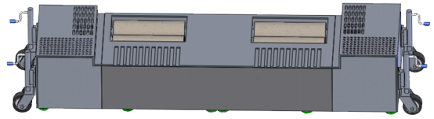

转毂负载机构示意图
